雙杠桿安全閥產(chǎn)品用途:GA44H-16C/25/40、GA44H-64型雙杠桿安全閥適用于溫度≤450℃的電站鍋爐和壓力容器上，防止壓力超過允許最高值，介質(zhì)可為蒸汽、空氣。
雙杠桿安全閥產(chǎn)品剖解圖:
雙杠桿安全閥主要零部件材料：
GA44H型雙杠桿安全閥的主要零件材料和GA42H-16C/25/40安全閥的相同。

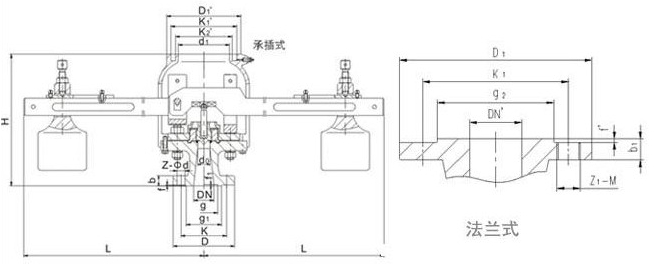

雙杠桿安全閥外形尺寸和連接尺寸:
|
型號 |
公稱通徑
DN |
尺 寸 |
|
do-z |
D |
K |
ɡ1 |
ɡ |
f |
f1 |
b |
Z-φd |
≈H |
L |
出口承插式 |
出口法蘭式 |
|
d1 |
K2＇ |
K1＇ |
D1＇ |
DN＇ |
ɡ2 |
K1 |
D1 |
b1 |
f＇ |
Z1-M |
|
GA44H-16 |
80 |
50×2 |
200 |
160 |
135 |
/ |
3 |
/ |
20 |
8-18 |
410 |
900 |
120 |
145 |
162 |
190 |
150 |
210 |
240 |
280 |
24 |
3 |
8-M16 |
|
GA44H-25 |
80 |
50×2 |
200 |
160 |
135 |
/ |
3 |
/ |
22 |
8-18 |
410 |
900 |
120 |
145 |
162 |
190 |
150 |
210 |
240 |
280 |
24 |
3 |
8-M16 |
|
GA44H-40 |
80 |
50×2 |
200 |
160 |
135 |
121 |
3 |
4 |
22 |
8-18 |
410 |
900 |
120 |
145 |
162 |
190 |
150 |
210 |
240 |
280 |
24 |
3 |
8-M16 |
|
GA44H-64 |
80 |
40×2 |
210 |
170 |
140 |
121 |
3 |
4 |
30 |
8-23 |
475 |
900 |
200 |
218 |
253 |
285 |
200 |
255 |
280 |
315 |
24 |
3 |
8-M16 |
