GDQ型系列氣動高真空擋板閥是用壓縮空氣為動力，通過電磁轉向閥改變氣路方向，推動氣缸活塞上下運動，帶動閥桿上下運動，使閥板開啟或關閉，從而達到在真空系統中接通或切斷氣流的目的。GDQ-j型為角通型式，GDQ-s型為帶預抽口的三通型式。
適用的工作介質為空氣及非腐蝕性氣體。
|
GDQ型系列氣動高真空擋板閥(帶波紋管密封)主要技術性能 | |
|
適用范圍(Pa) |
105～1.3x10-6 |
|
閥門漏率(Pa.L/S) |
≤1.3x10-7 |
|
介質溫度（℃） |
-30～+150（密封材料為氟橡膠） |
|
氣源壓力（MPa） |
0.4～0.8 |
|
法蘭標準 |
GB4982 |
|
安裝位置 |
DN<300任意，DN≥300垂直 |
|
電源電壓 |
標準出廠：AC220V/50Hz
特殊指定：AC110V；DC24V；DC12V等 |
|
信號反饋 |
標準出廠：不帶反饋信號
特殊指定：磁性開關DC/AC5～240V | |  |
|
|
|
GDQ型系列氣動高真空擋板閥(帶波紋管密封)連接及外形尺寸 | |
|
型號 |
通徑(DN) |
ΦD |
ΦB |
H |
A |
法蘭標準 |
|
GDQ-J10(b)/KF |
10 |
30 |
12.2 |
180 |
30 |
GB4982 |
|
GDQ-J16(b)/KF |
16 |
30 |
17.2 |
180 |
40 |
GB4982 |
|
GDQ-J25(b)/KF |
25 |
40 |
26.2 |
200 |
50 |
GB4982 |
|
GDQ-J40(b)/KF |
40 |
55 |
41.2 |
210 |
65 |
GB4982 |
|
GDQ-J50(b)/KF |
50 |
75 |
52.2 |
276 |
70 |
/ | |
|

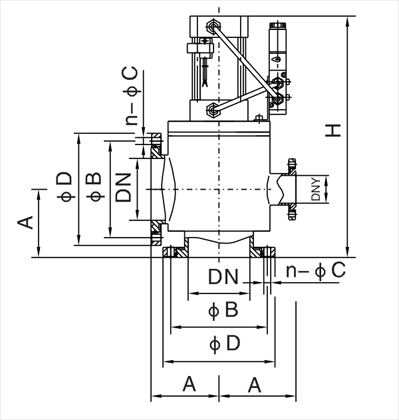

GDQ型系列氣動高真空擋板閥(帶波紋管密封)活套法蘭連接及外形尺寸 | |
|
型號 |
通徑(DN) |
ΦD |
ΦB |
H |
A |
n-ΦC |
DNy(預抽口) |
法蘭標準 |
|
GDQ-J50(b) |
50 |
110 |
90 |
276 |
70 |
4-Φ9 |
/ |
GB/T6070 |
|
GDQ-J63(b) |
63 |
130 |
110 |
283 |
88 |
4-Φ9 |
/ |
GB/T6070 |
|
GDQ-J80(b) |
80 |
145 |
125 |
314 |
88 |
8-Φ9 |
/ |
GB/T6070 |
|
GDQ-J100(b) |
100 |
165 |
145 |
338 |
108 |
8-Φ9 |
/ |
GB/T6070 |
|
GDQ-J125(b) |
125 |
200 |
175 |
424 |
128 |
8-Φ11 |
/ |
GB/T6070 |
|
GDQ-J(S)150(b) |
150 |
220 |
195 |
482 |
138 |
8-Φ11 |
DN40(GB4982) |
JB919 |
|
GDQ-J(S)160(b) |
160 |
225 |
200 |
482 |
138 |
8-Φ11 |
DN40(GB4982) |
GB/T6070 |
|
GDQ-J(S)200(b) |
200 |
285 |
260 |
620 |
200 |
12-Φ11 |
DN50(GB/T6070) |
GB/T6070 |
|
GDQ-J(S)250(b) |
250 |
335 |
310 |
655 |
208 |
12-Φ11 |
DN50(GB/T6070) |
GB/T6070 |
|
GDQ-J(S)300(b) |
300 |
380 |
350 |
783 |
250 |
8-Φ14 |
DN80(GB/T6070) |
JB919 |
|
GDQ-J(S)320(b) |
320 |
425 |
395 |
789 |
250 |
12-Φ14 |
DN80(GB/T6070) |
GB/T6070 |
|
GDQ-J(S)400(b) |
400 |
510 |
480 |
1210 |
330 |
16-Φ14 |
DN100(GB/T6070) |
GB/T6070 |
|
①GDQ-J(S)400(b) |
400 |
500 |
465 |
1210 |
330 |
16-Φ14 |
DN100(GB/T6070) |
JB919 |
|
GDQ-J(S)500(b) |
500 |
610 |
580 |
1280 |
360 |
16-Φ14 |
DN125(GB/T6070) |
GB/T6070 |
|
GDQ-J(S)600(b) |
600 |
710 |
670 |
1512 |
450 |
12-Φ21 |
DN160(GB/T6070) |
JB919 |
|
GDQ-J(S)630(b) |
630 |
750 |
720 |
1512 |
450 |
20-Φ14 |
DN160(GB/T6070) |
GB/T6070 |
|
GDQ-J(S)800(b) |
800 |
920 |
890 |
1900 |
520 |
24-Φ14 |
DN200(GB/T6070) |
GB/T6070 | | |
